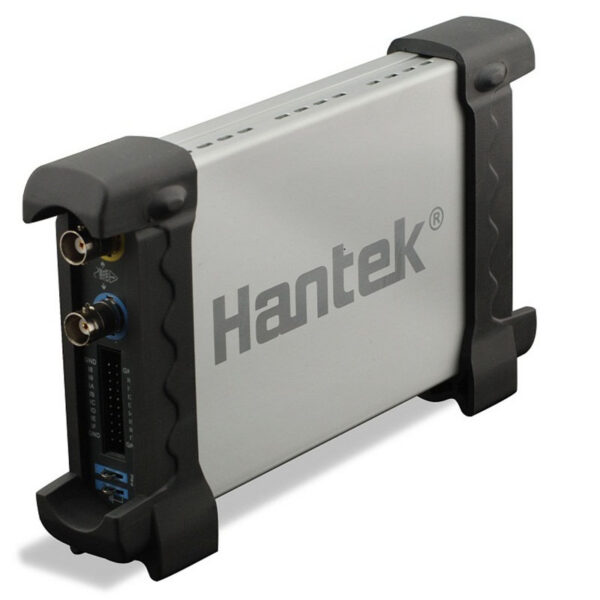

Oscilloscope USB 20 MHz avec analyseur logique – Hantek 6022BL

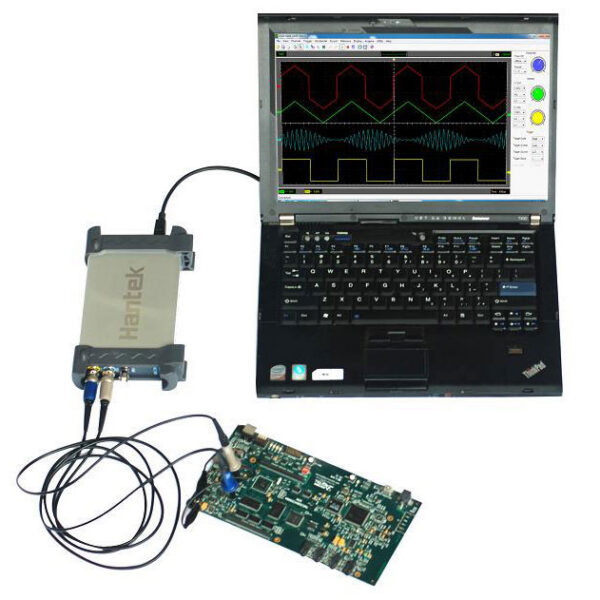

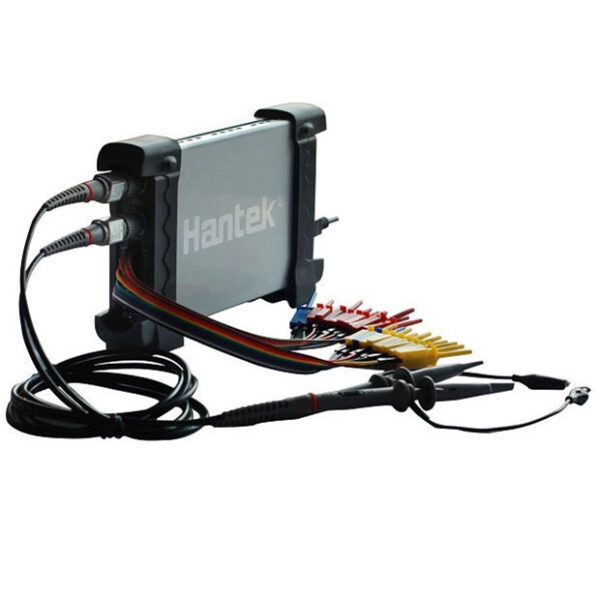

Le Hantek6022BL combine un oscilloscope USB à deux voies et un analyseur logique 16 canaux dans un boîtier compact. Alimenté par USB 2.0, il utilise l’ordinateur pour l’affichage, l’enregistrement et l’analyse des signaux.

Points forts

• Bande passante oscilloscope de 20 MHz et échantillonnage de 48 MSa/s.
• Analyseur logique 16 canaux avec bande passante de 10 MHz.
• Mémoire de 1 M et résolution verticale 8 bits.
• Boîtier de 205 × 120 × 35 mm, poids annoncé de 0,3 kg.

Applications

Adapté au prototypage, au diagnostic de cartes électroniques, à la maintenance informatique et aux travaux pédagogiques sur un PC Windows compatible. Vérifier les exigences logicielles du fabricant avant utilisation.

Données techniques du fabricant

• Bande passante : 20 MHz
• Canaux : 2 digital + 16 logic
• Fréquence d’échantillonnage : 48 MSa/s
• Profondeur mémoire : 1 M
• Bande passante de l’analyseur logique : 10 MHz
• Résolution verticale : 8 bit
• Impédance d’entrée : 1 MΩ, 25 pF
• Dimensions : 205 × 120 × 35 mm
• Poids : 0.3 kg
• Interface : USB 2.0, no external power supply required
• Systèmes d’exploitation compatibles : Windows 7, Windows 8 and Windows 10
