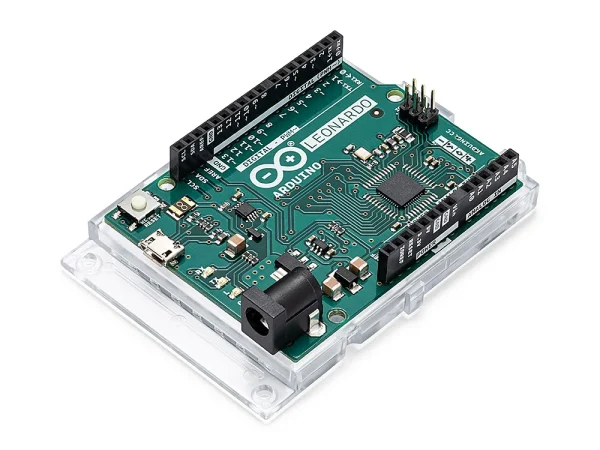

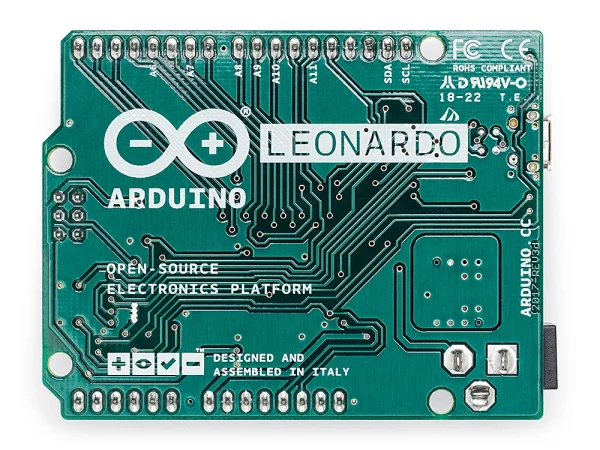

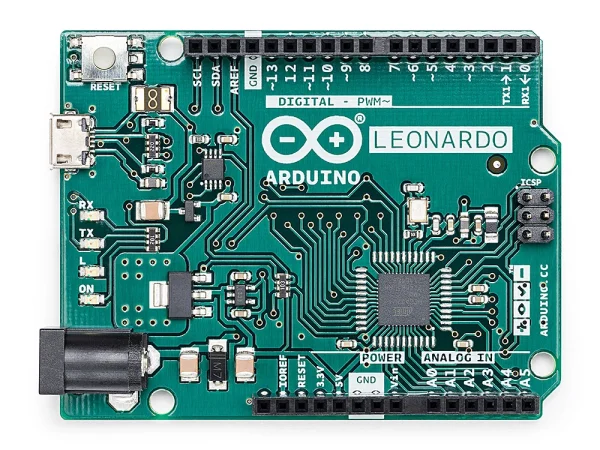

Carte microcontrôleur ATmega32U4 – Arduino Leonardo

L’Arduino Leonardo A000057 est une carte microcontrôleur 5 V basée sur l’ATmega32U4. Sa communication USB intégrée lui permet de fonctionner comme port série virtuel et d’émuler un clavier ou une souris dans les projets compatibles.

Points forts

• 20 entrées/sorties numériques, dont 7 sorties PWM, et 12 entrées analogiques.
• 32 kB de mémoire Flash, 2,5 kB de SRAM et 1 kB d’EEPROM.
• Connecteur Micro-USB, prise d’alimentation, connecteur ICSP et quartz 16 MHz.
• Format de 68,6 × 53,3 mm pour un poids de 20 g.

Applications

Convient au prototypage électronique, aux interfaces homme-machine USB, à l’automatisation et à l’apprentissage de la programmation embarquée. Vérifier la compatibilité des shields utilisant SPI : sur Leonardo, cette interface est disponible sur le connecteur ICSP.

Données techniques du fabricant

• Référence fabricant : A000057
• Code-barres : 8058333491141
• Microcontrôleur : ATmega32U4
• Tension de fonctionnement : 5 V
• Tension d’entrée recommandée : 7–12 V
• Limites de tension d’entrée : 6–20 V
• Entrées/sorties numériques : 20
• Canaux PWM : 7
• Entrées analogiques : 12
• Courant continu par broche E/S : 40 mA
• Mémoire Flash : 32 KB, including 4 KB used by the bootloader
• Mémoire SRAM : 2.5 KB
• Mémoire EEPROM : 1 KB
• Fréquence d’horloge : 16 MHz
• Connecteur USB : Micro-USB
• Fonctions USB natives : CDC serial, keyboard and mouse device profiles
• Dimensions : 68.6 × 53.3 mm
• Poids : 20 g
