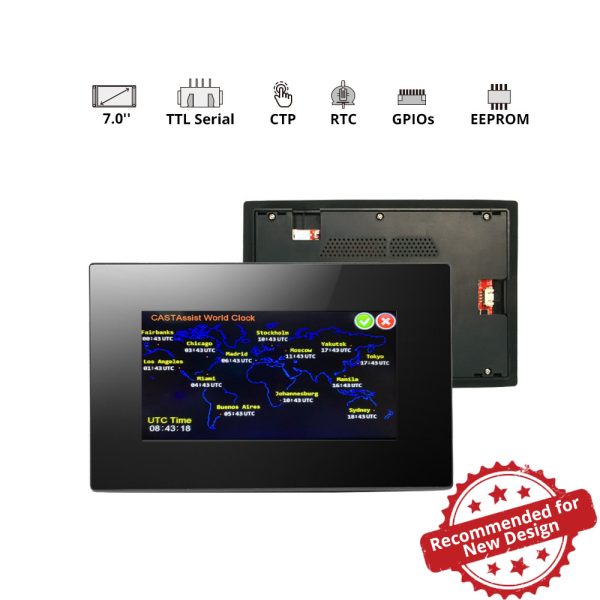

Écran HMI capacitif 7 pouces avec boîtier – Nextion NX8048P070-011C-Y

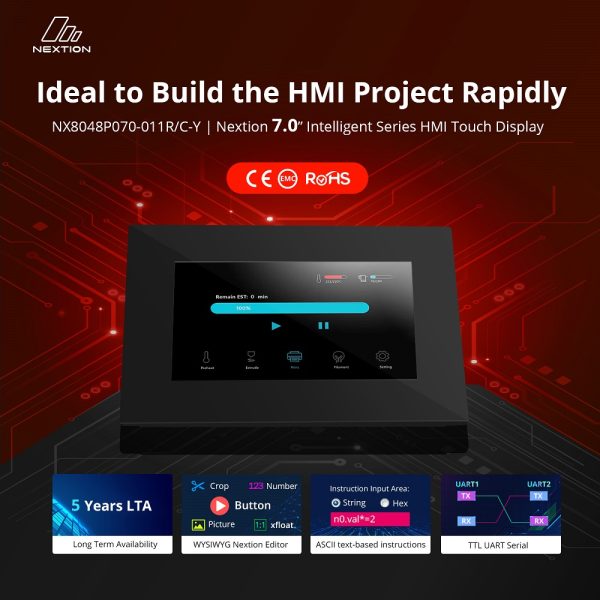

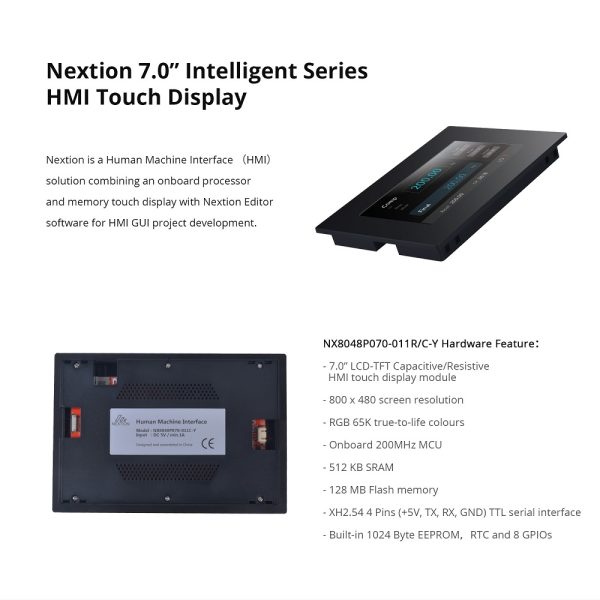

Le Nextion NX8048P070-011C-Y est un écran HMI tactile capacitif de 7 pouces avec boîtier, conçu pour réaliser des interfaces graphiques pilotées par liaison série. Sa dalle affiche 800 × 480 pixels et le module intègre un microcontrôleur à 200 MHz, 128 Mo de mémoire Flash et 512 Ko de SRAM.

Points forts

• Dalle tactile capacitive de 7 pouces dans un boîtier prêt à intégrer.
• Interface USART TTL sur connecteur XH2.54 à quatre broches.
• Huit GPIO, avec prise en charge PWM sur IO6 et IO7, EEPROM de 1 024 octets et horloge RTC intégrée.
• Alimentation 5 V DC / 1 A et plage de fonctionnement de −20 à 70 °C.

Applications

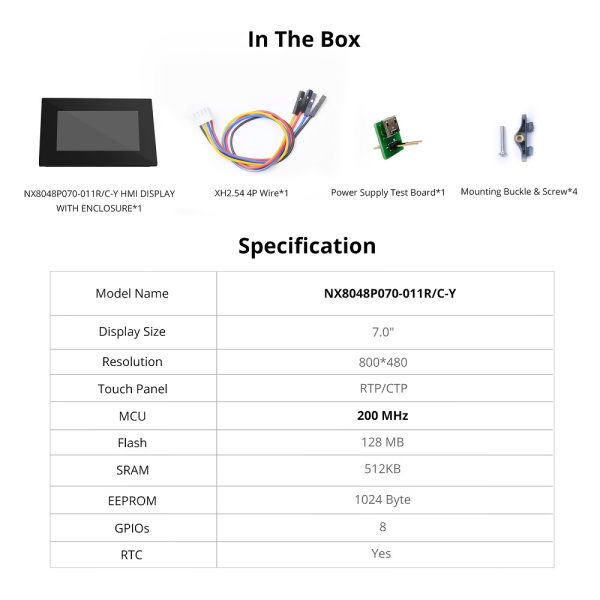

Adapté aux pupitres de commande, automatismes, instruments, systèmes embarqués et prototypes nécessitant une interface graphique locale. Le lot officiel comprend l’écran avec boîtier, un câble XH2.54 à quatre conducteurs, une carte de test d’alimentation et quatre attaches de montage avec vis.

Données techniques du fabricant

• Référence fabricant : 6920075775990
• Modèle : NX8048P070-011C-Y
• Taille de l’écran : 7 pouces
• Résolution : 800 × 480 px
• Dalle tactile : capacitive
• Fréquence du microcontrôleur : 200 MHz
• Mémoire Flash : 128 Mo
• Mémoire SRAM : 512 Ko
• Mémoire EEPROM : 1 024 octets
• Entrées/sorties GPIO : 8, avec prise en charge PWM sur IO6 et IO7
• Horloge temps réel : intégrée, pile CR1220

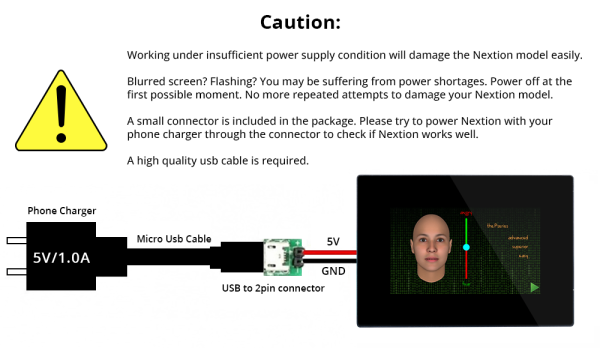

• Alimentation : 5 V DC, 1 A
• Interface série : USART sur connecteur XH2.54 à 4 broches
• Température de fonctionnement : −20 à 70 °C
• Température de stockage : −30 à 85 °C
• Boîtier : inclus
